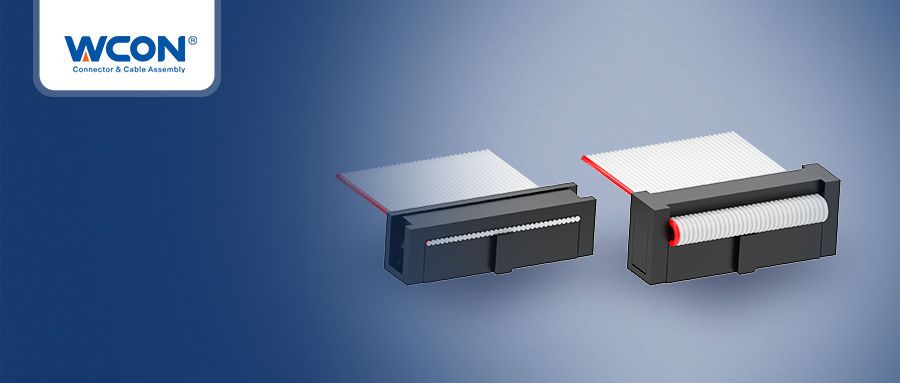

WCON 推出 1.27mm 間距線對板連接器

        5242 系列是一款間距為 1.27 毫米（0.050 英寸）、行距為 2.54 毫米（0.100 英寸）的 IDC 連接器。它提供從 10 到 100 針的靈活配置。端子采用絕緣位移連接 （IDC） 和單點觸點設計。其優點包括消除壓接過程中剝線的需要、簡化組裝程序、降低組裝成本以及保持端接性能。它是一種高效的線對板連接解決方案。

電纜壓接方法

5242 系列 IDC 連接器提供兩種接線選項：

1. IDC W/O  Strain Reli，其中公端和母端使用 IDC 技術直接連接，支持 AWG 28-22 的線規，將裝配效率提高 30%。

2. IDC W/T  應力消除裝置，其中應力消除蓋可消除應力，防止電纜因振動或外部拉動而松動，并增強公頭和母端配接期間的機械穩定性。

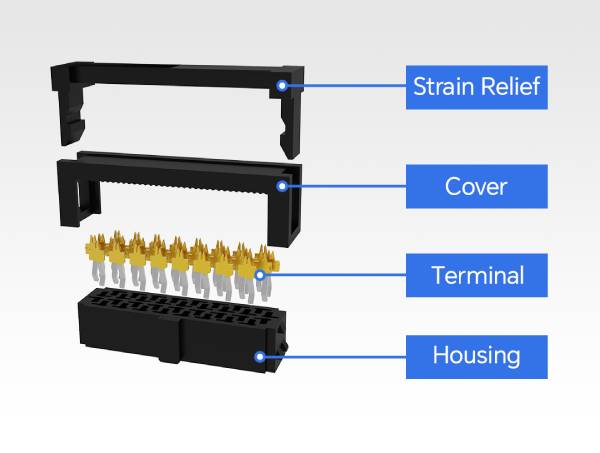

IDC W/T  應力消除圖示

產品特點

• 多達 100 個引腳

• 提供兩種接線選項

• IDC穿孔設計，減少線束組裝時間

• 萬無一失的設計，防止錯誤插入

應用

• 工業：自動化設備、工業控制、檢測設備

• 儲能：電力系統、光伏系統

• 家電：智能家居、打印機、自動售貨機

標準

• EIA-364

立即 獲取產品信息

• 點擊查看5242系列板對板連接器的詳細規格和3D模型：

• https://www.wcon.com/search.html?keyword=5242

• 兼容產品系列：3140 / 3141 / 3143 / 3240 / 3241

聯系我們

        有關 5242 系列連接器應用解決方案的更多信息，請隨時聯系我們的技術支持團隊。
